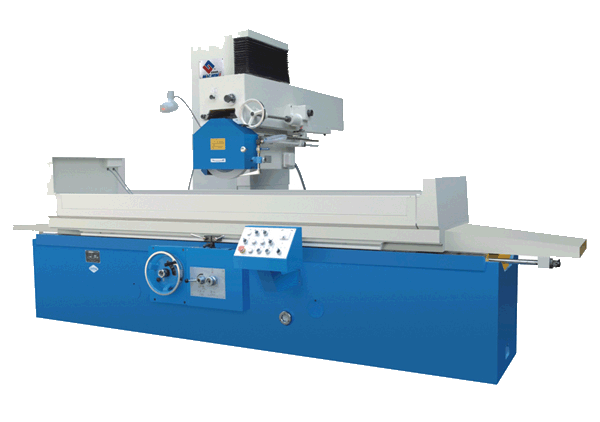

M7160-GM卧轴矩台平面磨床

    本系列机床采用砂轮周边进行磨削，适用于机械制造行业磨削钢件、铸铁及有色金属等各种金属零件的平面。
特点：
    该机床与同类产品比较、具有体积小、能耗低、结构合理，工艺性较好的特点；
    机床纵向、横向导轨运动平稳、性能可靠、精度稳定、操作方便，适合较大型零件、模具的平面磨削；
    工作台及磨头垂直移动，粘贴聚四氟乙烯机床导轨耐磨软带，运动平稳．耐磨性好；
    机床设有快速升降机构，能减轻劳动强度，提高工作效率。

主要技术参数：

主要技术规格		单位	M7160×16-GM	M7160×20-GM
工作台	工作台面尺寸 (宽×长)	mm	600×1600	600×2000
	磨削工件的最大尺寸 (宽×长×高)	mm	600×1600×500	600×2000×500
	工作台纵向移动量 (液动)	mm	200-1700	200-2100
	工作台速度 (无级调速)	m/min	3-25	3—25
	工作台T形槽槽数宽度	mm	3 22	3 22
	容许最大工件重量 (含电磁吸盘)	kg	1000	1500
	电磁吸盘尺寸 (宽×长)	mm	600×800 2块	600×l000 2块
磨头	砂轮中心至台面距离	mm	200—700	200—700
	磨头最大移动量横向 (手动及液动) 垂直 (手动及液动)	mm mm	600 500	600 500
	垂直进给手轮最小刻度值	mm	0.01	0.01
	液压泵流量	m/min	96	150
	磨头横向进给 (无级调速) 连续断续	m/min mm	0.8—3 3—30	0.8—3 3-30
	手轮每转磨头进给量横向垂直	mm mm	8.25 0.5	8.25 0.5
	砂轮尺寸 (外径×宽度×内径)	mm	ф400×50×ф203	ф400×50×ф203
	磨头快速升降速度	mm/min	310	310
电机功率	电气设备总容量	KVA	17	21
	磨头电动机功率转速	KW r/min	9 1440	9 1440
	液压泵电动机功率转速	KW r/min	4 960	7.5 960
工作精度	加工表面对基面的平行度	mm	300：0.008	300：0.008
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	mm	4500×2135×2410	4900×2135×2410
	包装箱外形尺寸 (长×宽×高)	cm	421×250×278	421×250×278
	净重	kg	约7800	约8000

随机附件
电磁吸盘	1套	砂轮平衡架	1套
砂轮	2件	两用扳手	1副
砂轮修整器 (不附金刚钻)	1套	地脚螺栓	2副
砂轮卡盘	2副	机床垫铁	1套
砂轮平衡心轴	1副	刮屑板	1件
