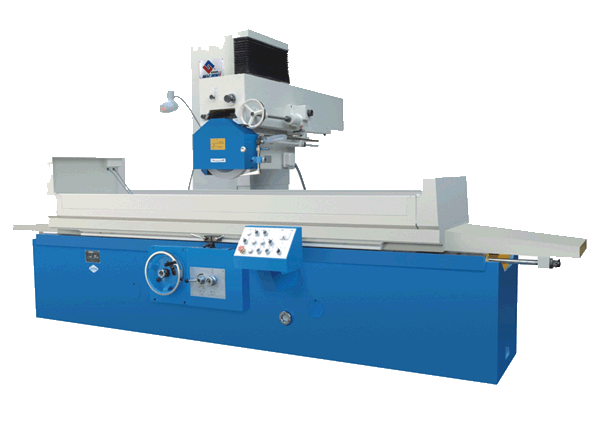

M7150重型卧轴矩台平面磨床

    本系列机床适用于机械制造行业磨削钢件、铸铁及有色金属等各种金属零件的平面。
特点：
    床身导轨采用整体式结构，刚性好，工作台纵向精度高；
    采用独立液压站，油箱外置，减小机床热变形．自动润滑系统！外形整洁、美观；
    工作台纵向移动和磨头横向进给均采用液压驱动，无级调速；
    主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便；
    本机床具有电子充退磁装置，便于装卸工件：并配有磁性底座砂轮修整器；

不用拆卸工件即可进行砂轮修整；
可加数显装置，显示直观。

主要技术参数：

主要技术规格		单位	M7150×30A-GM	M7150×40A-GM
工作台	工作台尺寸 (宽×长)	mm	500×3000	500×4000
	磨削工件的最大尺寸 (宽×长×高)	mm	500×3000×600	500×4000×400
	工作台纵向移动量 (液动)	mm	200-3100	300-4100
	工作台速度 (无级调速)	m/min	3-25	3-25
	工作台T形槽数		3	3
	T形槽宽度	mm	22	22
	工作台负载量 (含电磁吸盘)	kg	2340	3000
磨头	磨头最大移动量横向 (手动及液动)	mm	550	550
	磨头横向进给 (无级调速) 连续断续	m/min mm/次	0.5—2.5 3—30/stroke of table	0.5 N 2.5 3—30/stroke of table
	手柄每转磨头进给量横向垂直	mm mm	3 0.175	3 0.5
	垂直进给手轮最小刻度值	mm	0.005	0.005
	砂轮尺寸f外径×宽度×内径)	mm	φ400×63×φ203	φ400×63×φ203
	磨头快速升降速度	mm/min	241	310
电机功率	设备总容量	kVA	30	30
	磨头电动机功率转速	kw r/min	9 1440	9 1440
	液压泵电动机功率转速	kw r/min	11 1440	11 1440
工作精度	加工表面对基面的平行度	mm	300：0.008	300：0.008
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	μm	8600×2350×2600	10600×2100×2280
	包装箱外形尺寸 (长×宽×高)	cm	735×220×285	935×220×285
	机床净重	kg	约12000	约14500

电磁吸盘	1套	砂轮平衡架	1套
砂轮	2件	两用扳手	1副
砂轮修整器 (不附全刚钻)	1套	地脚螺栓	1套
砂轮卡盘	2副	机床垫铁	1套
砂轮平衡心轴	1副	刮屑板	1件
