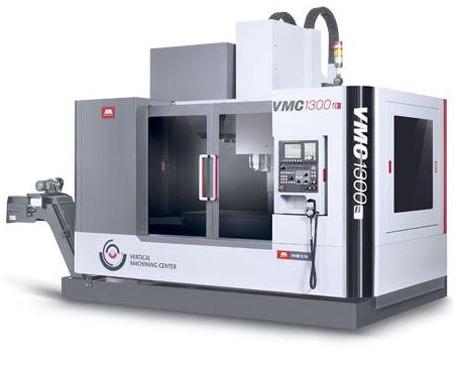

VMC-B系列立式加工中心
B系列是结合市场需求而开发的一款最优产品，它规格齐全，从台面800×420mm到2200×800mm、X轴行程从700mm到2100mm；从主轴配置上做到了丰富多样，
从标准的皮带式联接、直连式8000转到输出380Nm大扭矩；从外购件配置上均采用国内外知名厂家生产的高品质产品，保证机床高质量、高性能。
采用合理的分布结构，床身立柱等主要大件采用热对称和箱形结构设计，确保高速、高效率、高精度零件加工。
人性化操作界面，简单实用。
另配有冲屑水嘴，床身两侧采用螺旋排削器，配合分体式冷却水箱和大流量冷却泵，有效降低加工过程中产生的热量引起的整机变形。
主要技术参数： 参数名称 单位 VMC5808 VMC700B VMC850B VMC1000B VMC1100B 工作台 工作台尺寸 mm 650×430 800×420 1000×500 1200×500 1300×610 T型槽尺寸 mm 14×3 18×3 18×5 18×5 18×5 允许最大载荷 kg 300 600 600 600 1000 工作范围 X轴行程 mm 580 700 850 1000 1100 Y轴行程 mm 420 440 560 610 610 Z轴行程 mm 520 530 650 650 650 主轴端面距离最大 mm 620 660 800 800 800 主轴端面距离最小 mm 100 130 150 150 150 主轴 主轴锥柄 7:24 BT40 主轴转速 rpm 10000 8000直联 8000 主电机扭矩 Nm 35.8 35.8 52.5 主电机功率 kw 7.5/11 7.5/11 11/15 进给 快移速度X/Y/Z m/min 48/48/48 32/32/32 进给速度 m/min 20 刀库 刀库形式 机械手 刀具数量 把 20 24 换刀时间 s 1.8 2.5 定位精度 执行JISB6330标准 mm ±0.005/300 ±0.005/300 执行JB/T8771.4 mm 0.012 0.016/0.012/0.012 重复定位精度 执行JISB6331 mm ±0.003 执行JB/T8771.5 mm 0.008 0.010/0.008/0.008 电气总容量 KVA 18 25 气源压力 Mpa 0.5-0.7 机床轮廓尺寸及重量 占地面积 mm 2510×1980 2590×2050 3000×2565 机床高度 mm 2411 3000 2944 2944 2944 重量 kg 3500 5600 6800 7000 8000 控制系统 FANUC FANUC FANUC FANUC FANUC
| 参数名称 | 单位 | VMC1300B | VMC1600B | VMC2100B | |||
| 工作台 | |||||||
| 工作台尺寸 | mm | 1400×700 | 1700×800 | 2200×800 | |||
| T型槽尺寸 | mm | 18×5 | 22×5 | 22×5 | |||
| 允许最大载荷 | kg | 1000 | 2000 | 3000 | |||
| 工作范围 | |||||||
| X轴行程 | mm | 1300 | 1600 | 2100 | |||
| Y轴行程 | mm | 700 | 800 | 800 | |||
| Z轴行程 | mm | 700 | 800 | 800 | |||
| 主轴端面距离最大 | mm | 850 | 940 | 1000 | |||
| 主轴端面距离最小 | mm | 150 | 140 | 200 | |||
| 主轴 | |||||||
| 主轴锥柄 7:24 |
| BT40 | |||||
| 主轴转速 | rpm | 8000 | 6000 | 6000 | 6000 | 6000 | |
| 主电机扭矩 | Nm | 52.5 | 71.7 | 95.4 | 95.4 | 380 | |
| 主电机功率 | kw | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |
| 进给 | |||||||
| 快移速度X/Y/Z | m/min | 32/32/31 | 24/24/20 | 24/24/20 | 24/24/20 | 18/18/18 | |
| 进给速度 | m/min | 10 | |||||
| 刀库 | |||||||
| 刀库形式 |
| 机械手 | |||||
| 刀具数量 | 把 | 24 | 20 | 20 | 20 | 20 | |
| 换刀时间 | s | 2.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| 定位精度 | |||||||
| 执行JISB6330 | mm | ±0.005/300 | ±0.008/300 | ||||
| 执行JB/T8771.4 | mm | 0.020/0.012/0.012 | |||||
| 重复定位精度 | |||||||
| 执行JISB6331 | mm | ±0.003 | |||||
| 执行JB/T8771.5 | mm | 0.012/0.010/0.008 | 0.013/0.008/0.008 | ||||
| 电气总容量 | KVA | 25 | 25 | 37 | 37 | 37 | |
| 气源压力 | Mpa | 0.5-0.7 | |||||
| 机床轮廓尺寸及重量 | |||||||
| 占地面积（长×宽） | mm | 3500×3232 | 4212×3340 | 6705×3500 | |||
| 机床高度 | mm | 3361 | 3715 | 3910 | |||
| 重量 | kg | 11000 | 135000 | 17500 | |||
| 控制系统 |
| FANUC | FANUC | FANUC | |||
