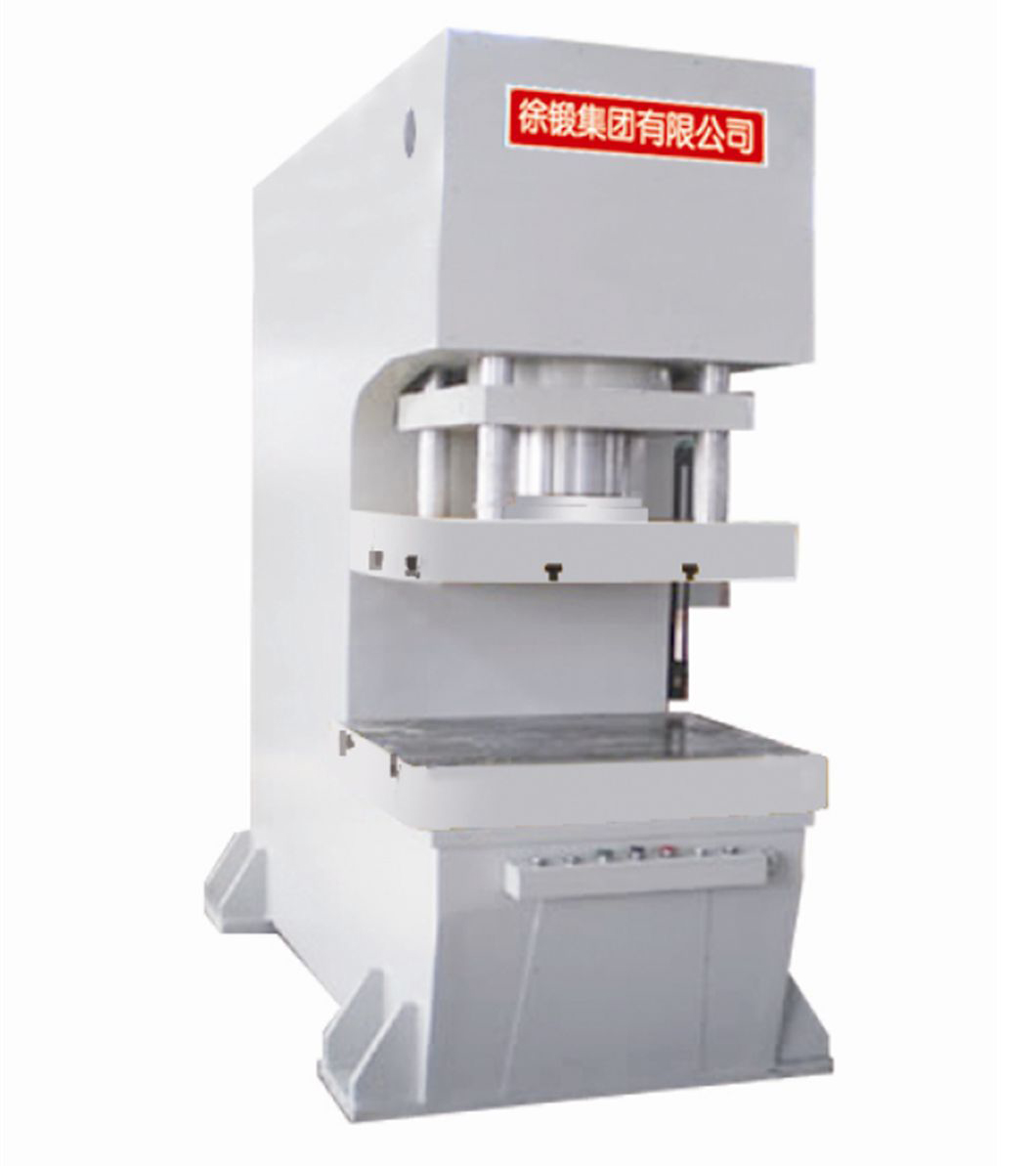

Y41系列单柱液压机

本机适用于金属制品的校直、压装，非金属材料粉末制品的压制，轴类的校正，套类零件的压装以及金属制品的整形、切边等工艺。

该系列液压机机身为钢板焊接C型结构，经有限元设计保证刚度，高可靠性，焊接后经过回火时效处理，确保机身不变型。液压系统置于机身内，外形美观，操作方便。油泵进油口装有独立的过滤装置，确保油泵和阀的使用寿命。采用按钮集中控制，可实现定程和定压两种成型工艺。滑块导向可靠，提高产品精度。

可选配校正工作台，光电保护，冷却装置，PLC控制，悬臂吊装置。

主要技术参数：

项目Item		单位Unit	Y41-25	Y41-40	Y41-63	Y41-100	Y41-160	Y41-200
公称力Nominal Pressure		千牛kN	250	400	630	1000	1600	2000
液体最大工作压力Max.pressure of liquid		兆帕Mpa	12.5	20	20	25	25	25
滑块行程Stroke Length		毫米mm	400	400	500	500	500	600
喉深Throat depth		毫米mm	320	320	320	350	360	360
开口高度Opening Height		毫米mm	600	600	800	900	900	900
滑块速度Speed of Slide	空程Idle Stroke	毫米/秒mm/S	60	50	60	80	60	18
	工作Work	毫米/秒mm/S	11	11	11	8—14	8	8—18
	回程Back Stroke	毫米/秒mm/S	120	110	120	70	120	60
工作台尺寸Bolster Surface	左右L.R.	毫米mm	510	600	710	700	800	900
工作台尺寸Bolster Surface	前后F.B.	毫米mm	500	500	600	600	630	700
工作台面距地面高度 Operation Height		毫米mm	705	650	750	700	700	800
电机功率Power of Motor		千瓦KW	3	5.5	5.5	11	15	15
机器外形尺寸Overall Dimension	左右L.R.	毫米mm	860	950	1100	1100	1200	1300
	前后 F.B	毫米mm	1500	1550	1550	1600	1700	1750
	地面以上 Above Floor	毫米mm	2950	3150	3350	3500	3650	3750
重量Weight		千克Kg	3000	4000	5000	6500	9800	12000

主要技术参数：

项目Item		单位Unit	Y41-315	Y41-400	Y41-500	Y41-800	Y41-1000
公称力Nominal Pressure		千牛kN	3150	4000	5000	8000	10000
液体最大工作压力Max.pressure of liquid		兆帕Mpa	25	25	25	25	25
滑块行程Stroke Length		毫米mm	800	800	900	600	1250
喉深Throat depth		毫米mm	1300	1300	1500	550	1800
开口高度Opening Height		毫米mm	1500	1500	1500	1200	3200
滑块速度Speed of Slide	空程Idle Stroke	毫米/秒mm/S	80	80	80	80	100
	工作Work	毫米/秒mm/S	8	6	7—15	8~14	5~10
	回程Back Stroke	毫米/秒mm/S	45	60	80	70	70
工作台尺寸Bolster Surface	左右L.R.	毫米mm	2000	2500	2500	2800	4000
工作台尺寸Bolster Surface	前后F.B.	毫米mm	2000	1250	1400	1000	3000
工作台面距地面高度 Operation Height		毫米mm	500	500	500	800	300
电机功率Power of Motor		千瓦KW	30	30	37	37	74
机器外形尺寸Overall Dimension	左右L.R.	毫米mm	2000	2500	2500	2800	40000
	前后 F.B	毫米mm	4500	4200	4750	2600	6500
	地面以上 Above Floor	毫米mm	5000	5200	5750	5150	7500
重量Weight		千克Kg	55000	65000	75000	52000	180000
