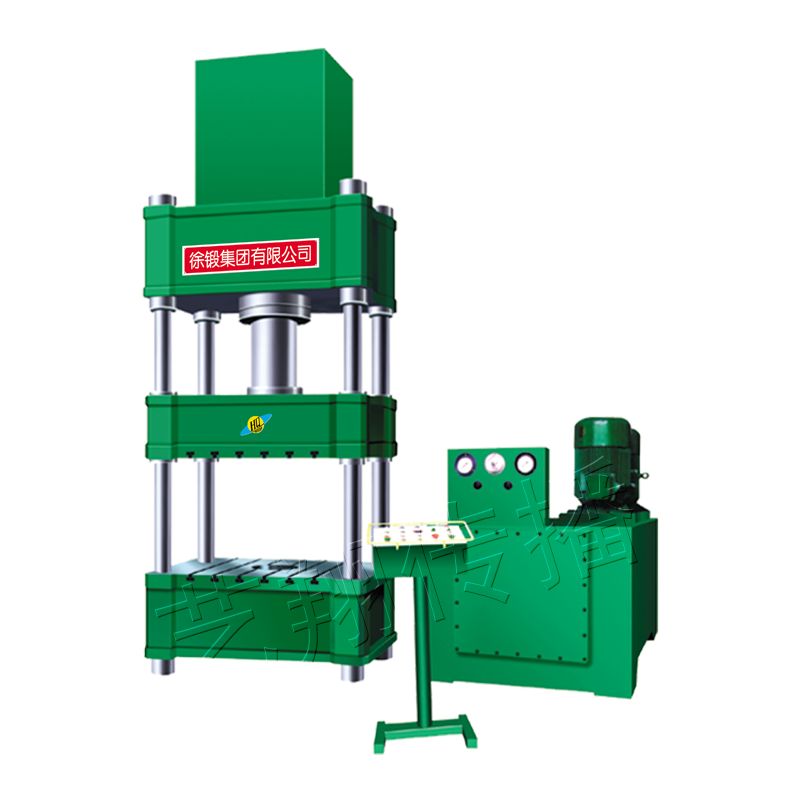

Y32系列四柱液压机

用途与结构性能

本机适用于金属材料的拉伸、冲裁、弯曲翻边等各种冲压工艺，还适用于校正、压装、粉末制品和磨料制品的压制成型

等。可选附件：移动工作台、冲裁缓冲装置、光电保护装置、行程压力数显装置、触摸工业显示屏、PLC可编程序控制器

等。三梁四柱结构，经济实用。液压控制采用插装阀集成系统，减少泄漏点，动作可靠，使用寿命长。可实现定压和定程两

中成形工艺，具备保压延时功能。工作压力、行程可在规定的范围内调节。采用按钮集中控制，具备调整、手动及半自动三

种操作方式。

主要技术参数：

项目		单位	Y32-63	Y32-100	Y32-200	Y32-315	Y32-315A	Y32-500	Y32-500A
公称力		kN	630	1000	2000	3150	3150	5000	5000
顶出力		kN	190	190	280	400	400	1000	1000
回程力		kN	190	320	450	600	600	1000	1000
滑块行程		mm	400	600	710	800	800	900	900
顶出行程		mm	150	200	200	250	250	350	350
开口高度		mm	600	900	1120	1250	1250	1500	1500
滑块速度	空程	mm/S	26	80	120	100	100	100	140
	工作	mm/S	15	10	10-15	6-12	6-12	5-12	5-12
	回程	mm/S	75	50	85	65	65	80	80
顶出速度	上行	mm/S	80	80	95	95	95	80	80
顶出速度	退回	mm/S	160	160	135	135	135	160	160
工作台尺寸	左右	mm	580	690	1000	1260	2000	1400	2200
工作台尺寸	前后	mm	490	630	900	1120	1400	1400	1400
机器外形尺寸	左右	mm	790	960	1340	1660	2020	4060	5000
	前后	mm	490	630	940	1160	1400	1800	1800
	地面以上	mm	2592	3280	3950	4390	4680	5400	5700
电机功率		KW	7.5	7.5	22	22	22	37	44

主要技术参数：

项目		单位	Y32-630	Y32-800	Y32-1000	Y32-1250	Y32-1600	Y32-2000
公称力		kN	6300	8000	10000	12500	16000	20000
顶出力		kN	1000	1000	1000	1500	2000	2000
回程力		kN	1250	1200	1300	1300	2000	2600
滑块行程		mm	900	900	900	900	1000	1200
顶出行程		mm	350	350	350	350	350	350
开口高度		mm	1500	1500	1500	1500	1600	2500
滑块速度	空程	mm/S	120	120	120	120	120	120
	工作	mm/S	4-10	6-15	5-12	4-10	6-10	4-8
	回程	mm/S	60	110	100	100	150	120
顶出速度	上行	mm/S	80	140	140	140	100	100
顶出速度	退回	mm/S	150	150	150	150	200	200
工作台尺寸	左右	mm	1600	1500	1500	1500	2000	2000
工作台尺寸	前后	mm	1600	1500	1500	1500	1800	2000
机器外形尺寸	左右	mm	5300	5500	5800	6000	7800	8200
	前后	mm	1800	2500	2500	2500	3000	3000
	地面以上	mm	6130	7100	7500	7900	5925	8660
电机功率		KW	45	74	74	74	90	100
