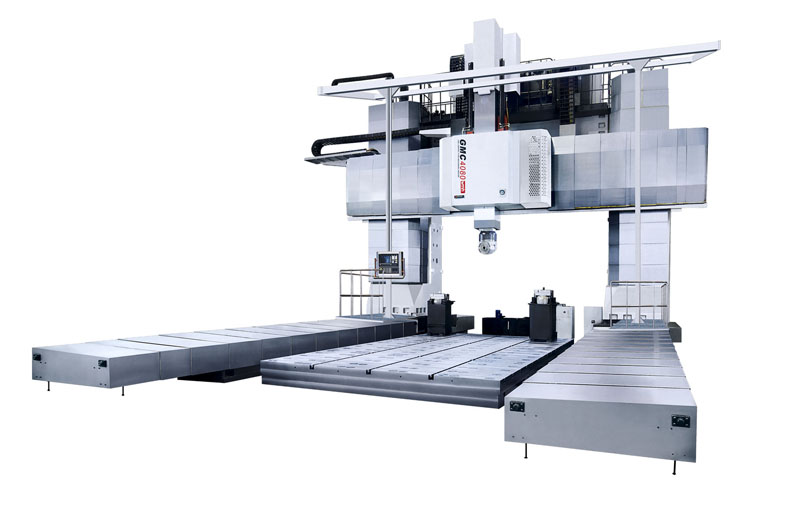

GMC系列动梁龙门移动式镗铣床

机床介绍:
     主要适用于,桥梁铁路机车,军工,能源,机床,电力,航天,船舶,冶金等行业的大型零部件加工,以加工黑色和有色金属中大型零件为对象。工件在一次装卡后可高精度,高效率的连续完成铣削平面,台阶,沟槽,复杂型面,腔体及各种的钻,铰,镗,刚性攻丝等多种工序的加工。龙门框架刚性高,精度保持好,能长久适应各种不同材质的切削加工,同时兼顾高精度,种切削的双重需要。

结构特点:

1.全新的造型,体现出现代机床外观的发展趋势

2.可配多种铣头,最大化满足客户的需要

3.动梁加工,极大地扩大了加工大零件的范围

4.静压导轨,摩擦系数是普通导轨的三分之一

5.双电机双齿轮,提高精度

6.滑枕全封闭结构,精度保持极佳,同时提高主轴输出扭矩



GMC-wmh系列动梁龙门移动式加工中心

主要技术参数:

  参数名称

单位

GMC4080WMH

GMC40120WMH

GMC50160WMH

GMC50200WMH

工作台

工作台尺寸

mm

4000×8000

4000×12000

5000×16000

5000×20000

两立柱间距离

mm

5500

5500

6300

6300

工作台承重

t/m²

7

T型槽宽度

mm

36

加工范围

龙门最大行程-X

mm

8000+900
换头行程

12000+900
换头行程

16000+900
换头行程

20000+900
换头行程

滑板最大行程-Y

mm

5200

6500

滑枕最大行程-Z

mm

1500

横梁最大行程-W

mm

2000

主轴端面至工作台面距

mm

3500

滑枕截面积

mm²

580x580

主轴

主轴转速范围

r/min

5-2000

主轴电机功率

KW

71/100

最大输出扭矩

N.m

6000/8000

前主轴孔锥度

ISO60

进给

切削进给范围

X.Y.Z

mm/min

1-5000

快速移动

X

m/min

10

Y

m/min

10

Z

m/min

10

W

m/min

2

机床定位精度

执行标准(GB/TB19362.1-
2003)

X

mm

0.015/2000
(
带光栅尺)

0.020/1000(全长
0.065
)带光栅尺

0.020/1000(全长
0.15
)带光栅尺

Y

mm

0.035/2000
(
带光栅尺)

0.020/1000(全长
0.041
)带光栅尺

0.020/1000(全长
0.05
)带光栅尺

Z

mm

0.02/2000
(
带光栅尺)

0.020/1000(全长
0.020
)带光栅尺

W

mm

0.020/2000
(
带光栅尺)

0.0251000(全长
0.032
)带光栅尺

重复定位精度

执行标准(GB/TB19362.1-
2003)

X

mm

0.010

0.015/1000

Y

mm

0.010

0.02

Z

mm

0.010

0.015

W

mm

0.015

0.02



 GMC-wmr3动梁龙门移动式镗铣床

主要技术参数:

参数名称

单位

GMC3080wmr3

GMC30100wmr3

GMC40100wmr3

GMC40120wmr3

工作台

工作台尺寸

mm

3000x8000

3000x10000

4000x10000

4000x12000

立柱间距

mm

4500

4500

5500

5500

工作台承重

t/m2

10

10

10

10

T型槽宽度

mm

36

36

36

36

加工范围

龙门行程-X

mm

8000+9000换头行程

10000+9000换头行程

10000+9000换头行程

12000+9000换头行程

滑板行程-Y

mm

4600

4600

5600

5600

滑枕行程-Z

mm

1500

1500

1500

1500

横梁行程-W

mm

2500

2500

2500

2500

主轴

锥孔7:24

ISO50

ISO50

ISO50

ISO50

转速范围

r/min

10-2000

10-2000

10-2000

10-2000

最大输出扭矩

Nm

4000/5200

4000/5200

4000/5200

4000/5200

主电机功率

KW

60/84

60/84

60/84

60/84

滑枕截面尺寸

mm2

480x540

480x540

480x540

480x540

进给

切削进给X/Y/Z

mm/min

1-5000

1-5000

1-5000

1-5000

快速移动X/Y/Z

m/min

10

10

10

10

快速移动W

m/min

2

2

2

2

定位精度

执行标准GB/T19362.1-2003

X

0.015/2000带光栅尺

Y

0.025带光栅尺

Z

0.015带光栅尺

W

0.025带光栅尺

重复定位精度

执行标准GB/T19362.1-2003

X

0.010/2000带光栅尺

Y

0.016带光栅尺

Z

0.010带光栅尺

W

0.015带光栅尺
