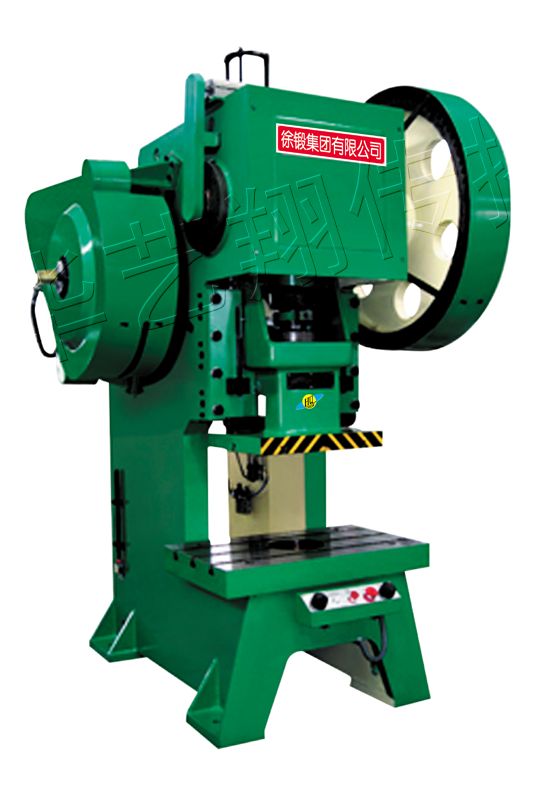

JB21系列开式固定台压力机

用途与结构性能

◆JB21系列机身为固定台式结构

◆采用气动摩擦离合器和制动器，结合平稳，磨损少，寿命长

◆电气采用PLC控制，具有寸动、单次和连续操作规范

◆滑块装有压塌式保险，超载时保险器被压塌，从而保证整机不受损坏

◆具有通用性强、精度高、性能可靠、便于操作的优点

◆配备自动送料装置可实现自动化冲压作业。

主要技术参数：

项目名称	单位		JB21-25A	JB21-40A	JB21-63A	JB21-80A	JB21-100A	JB21-125A
公称力	kN		250	400	630	800	1000	1250
公称力行程	mm		3	4	5	5	5	5
滑块行程	mm		80	100	120	130	130	140
行程次数	SPM		90	55	50	50	45	45
最大装模高度	mm		180	220	270	300	300	320
装模高度调节量	mm		70	80	80	80	90	90
滑块中心至机身距离	mm		190	250	260	300	320	360
工作台板	前后	mm	360	480	500	580	600	710
	左右	mm	560	710	720	860	900	1080
	落料孔	mm	120	180	180	180	250	250
	厚度	mm	70	80	90	100	100	120
滑块底面	前后	mm	210	270	280	280	340	340
滑块底面	左右	mm	250	320	320	380	390	440
模柄孔尺寸	mm		40	50	50	50	50	50
立柱间距离	mm		330	390s	460	480	560	560
主电机	型号		Y100L1-4	Y132M1-6	Y132M2-6	Y132M-4	Y160L-6	Y160L-6
主电机	功率	kW	2.2	4	5.5	7.5	11	11
外形尺寸	前后	mm	1250	1550	1810	1900	2270	2300
	左右	mm	1060	1360	1450	1500	1800	1820
	高度	mm	2130	2300	2750	2800	2960	3000
重量（约）	Kg		1940	3700	4800	6000	8800	10100
