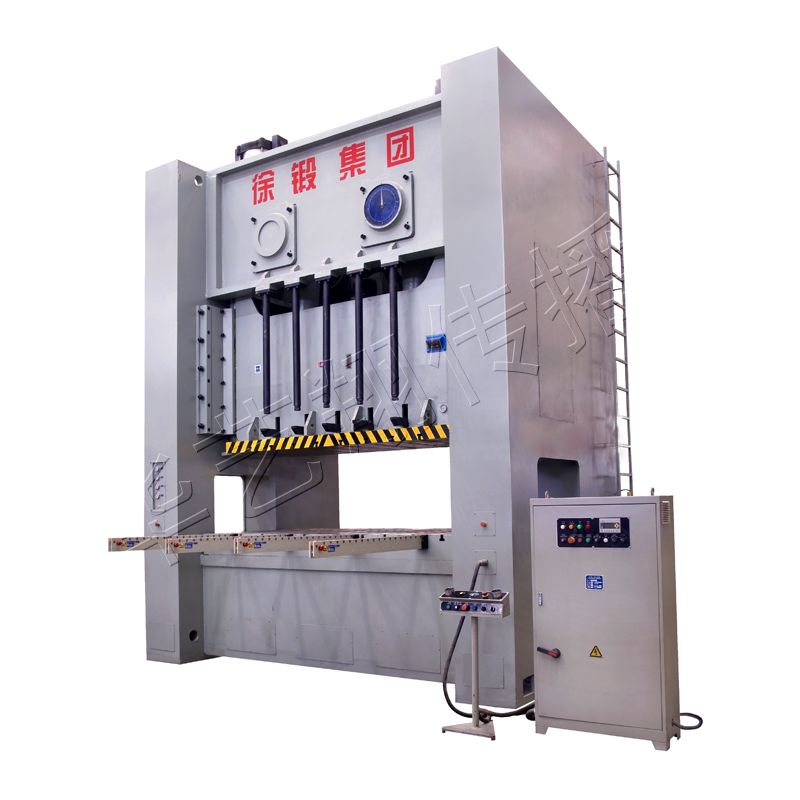

DP36系列整体框架闭式双点压力机

用途与结构性能

该系列压力机采用整体框架结构，刚性好,动态精度高,宽敞的作业空间,广泛适用于精密加工以及自动化生产

 ◆ 钢板焊接机身,框架式整体结构,变形小,刚度好

 ◆ 采用双曲轴逆向旋转,消除侧向力

 ◆ 矩形固锁式八面导轨，精度稳定性好

 ◆ 组合式气动摩擦离合器制动器，机动润滑

 ◆ 采用液压过载保护，电气采用PLC控制

◆   ◆可选配快速换模、气垫、光电保护装置、自动送料装置及变速装置

  主要技术参数：

项目名称

单位

DP36-110

DP36-160

DP36-200

DP36-250

DP36-315

DP36-400

DP36-500

DP36-630

公称力

mm

1100

1600

2000

2500

3150

4000

5000

6300

公称力行程

KN

5

6

7

7

8

8

10

10

滑块行程

mm

180

200

230

250

250

280

280

300

行程次数

固定

RPM

55

40

35

32

30

26

20

18

可调

35-65

30-50

25-45

20-40

20-35

20-30

18-25

15-20

装模高度

mm

410

460

510

560

560

560

590

700

装模高度

调节量

mm

90

100

110

120

120

120

120

130

工作台板

尺寸

前后

mm

680

760

840

1100

950

1100

1200

1300

左右

mm

1730

1930

2320

2600

2500

2800

2850

3000

厚度

mm

160

170

180

180

190

200

210

220

滑块底面

尺寸

前后

mm

500

580

650

950

950

1000

1100

1100

左右

mm

1360

1500

1850

2360

2300

2500

2450

2600

侧开口尺寸

前后

mm

600

800

800

900

980

900

1050

1000

上下

mm

550

700

700

680

850

680

950

700

气垫

压力

KN

60

100

100

100

100

100

100

100

数量

pc

2

2

2

2

2

2

2

2

行程

mm

50

70

70

70

70

70

70

20

主电机功率

KW

15

22

22

37

37

45

55

75

外形尺寸

前后

mm

2730

2920

3150

3360

3360

3475

3950

4110

左右

mm

2790

3075

3275

3490

3390

3760

3885

4010

高度

mm

3780

4100

4310

4750

4395

4930

5395

5855

重量（约）

Kg

17900

23100

33800

48000

50000

65000

70800

88000
