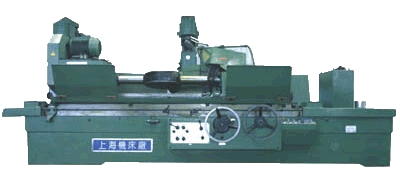

MQ1650A端面外圆磨床

主要用途：
本机床适用于大型和成批生产车间同时磨削带肩圆柱形工件的端面和外圆型面之用、亦可作普通外圆磨床磨削圆柱形及圆

锥形工件。
结构特征：
a、机床工作台的纵向移动可由液压作无级传动，也可用手轮传动。
b、砂轮架横向进给可由液压作微量自动进给，也可用手轮进给，砂轮架快速进退和切入进给是斜向进退的。
c、工件、砂轮、油泵和冷却水泵均分别以单独的电机传动。
d、操纵机构手柄、旋钮、电气按钮均位于机床前面部位，操作颇为便利

主要技术参数：

加工范围
最大磨削直径×最大磨削长度		φ500×1500mm
中心高		270mm
顶尖距		1500mm
可磨外圆直径	用中心架	最大200mm、最小25mm
	不用中心架	500mm
工件最大重量		1000Kg
砂轮架
体壳导轨与床身导轨夹角		45°
进给方向与床身导轨		垂直
快速进给方向与砂轮架主轴		垂直
进给丝杆行程量		320mm
进给手轮一转移动量		粗4mm
		细0.5mm
旋钮上一格代表砂轮补偿量		粗0.02mm
		细0.0025mm
快速进退量（45°方向上）		150mm
最大切入量（工件半径上或端面上）		0.6mm
斜方向最小切入速度		0.2mm/min
主轴直径		100mm
砂轮直径		新φ750×75×φ305
转速		890rpm
线速度		35/m/s
自动切入进给		有
自动周期进给最小量		每次0.005
手动微量进给		0.0025mm
