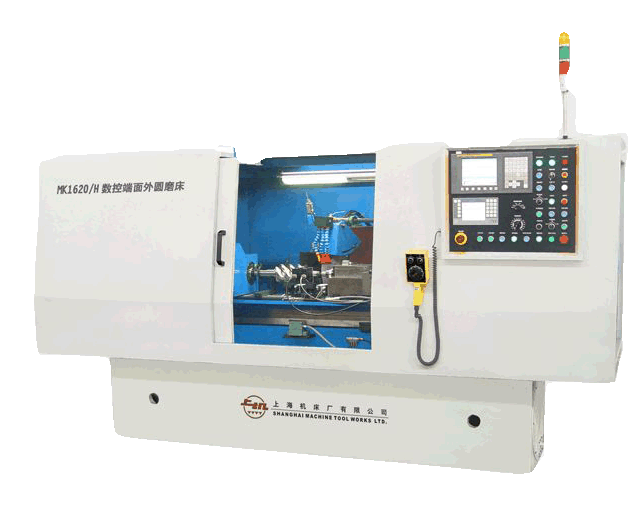

MK1620数控端面外圆磨床

数控端面外圆磨床是用于大批量加工轴类零件外圆、端面和圆弧的多功能型设备。采用FANUC或SIEMENS数控系统，两根数

控轴分别控制砂轮架的进给和工作台的移动。能在一次安装工件情况下，完成多档外圆、端面的自动循环磨削。具有砂轮自

动进给，粗、精、无火花磨削、工作台自动跳档、工件转速自动切换、前置修整实现砂轮自动修整及自动补偿、自动测量工

件及循环动作安全联锁等多种功能。

主要技术参数：

控制轴数/联动轴数

X、Z二轴

磨削直径

Φ6mm~Φ200mm

顶尖距

500mm

最大工件重量

50kg

中心高

125mm

砂轮规格

Φ500×50×Φ203mm

砂轮线速度

45m/s

砂轮电机功率

7.5kW

砂轮架进给速度

0.1～5000mm/min

砂轮架进给分辨率

0.0005mm

X轴最小编程增量

0.001mm

工作台移动分辨率

0.001mm

Z轴最小编程增量

0.001mm

Z轴进给速度范围

0.1-8000mm/min

头架主轴锥孔

莫氏4#

头架转速及变速方式

30-300r/min  变频器

尾架主轴锥孔

莫氏4#

X，Z直线轴分辨率

0.001mm

X，Z轴定位精度

X：0.006mm  Z：0.010mm

X，Z轴重复定位精度

X：0.004mm  Z：0.008mm

工作台转角范围

-3°到7°

机床总功率

25KW

机床外形尺寸（L×W×H）

2880×2500×1750（mm）

机床重量

7t
