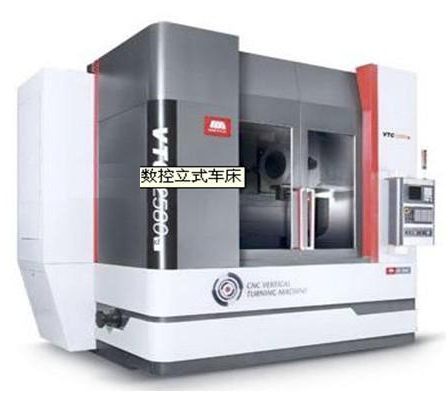

VTC系列数控立式车床

本系列机床适用于加工各种短轴类、盘类及形状复杂的中小批零件，更适合精度、尺寸一致性要求高的大指量零件的加工需要。
机电一体化立式结构，占地面积小，整体布局紧凑合理，安装、维修方便。立式装夹工作，避免了卧式装夹时由于工件重力而造成的圆度误差，确保零件的圆度精度。
由于工件的自重，保证了工件与夹具基准面准确、紧密的接触，使工件能获得很高的定位精度和稳定的加工精度。
对于不规则形状工件，在立式车床上易于加工且装卸工件容易，夹具结构简介，制造费用低。
机床符合人体工程学的操作要求，全封闭式防护结构，有利于安全生产，减少对生产作业环境的污染。
机床可组成生产单元，用于自动生产线。

主要技术参数：

参数名称	单位	VTC4048	VTC6070	VTC8080
加工能力
最大回转直径	mm	500	800	1000
最大车削直径	mm	400	600	800
最大车削高度	mm	480	700	800
主轴
转速范围	r/min	50-2200	50-1000	50-1000
卡盘直径	"	12	500	630
主轴端部型号		A28	A211	A215
主轴轴承直径（前）	mm	160	180	200
主轴最大扭矩	Nm	500	840	2200
X/Z轴
X轴行程	mm	-50-+250	-50-+650	800立式刀架/520卧式刀架
Z轴行程	mm	500	625	850
X轴快移速度	m/min	10	10	10
Z轴快移速度	m/min	15	15	15
精度
加工精度	mm	IT6	IT6-IT7	IT6-IT7
X/Z轴定位精度	mm	0.012/0.015	0.018/0.020	0.018/0.020
X/Z轴重复定位精度	mm	0.006/0.006	0.006/0.008	0.0075/0.015
刀架
刀架形式		卧式八工位	立式六工位或卧式八工位	立式六工位或卧式八工位
外圆刀发具尺寸	mm	32×32	32×32	32×32
镗刀杆发具尺寸	mm	40/32/25	50/40/32	50/40/32/25
电机功率
主轴电机（额定/30min)	kW	15/18.5	22/26	37/45
X轴伺服电机	kW	1.8	3	3
Z轴伺服电机	kW	3	3	4.2
冷却泵电机	kW	0.75	0.75	0.75
机床外形尺寸
长	mm	2357	3350	2960
宽	mm	2970	2800	3920
高	mm	3150	3420	3671
机床净重	kg	11000	13000	15000
