K11 A2型







A2 过渡盘连接

特征

与主轴连接方法为:

1.先将A2型法兰盘安装于机床主轴上。

2.再将卡盘用前穿螺钉与A2型法兰盘连接。卡爪结构型式为整体爪,A型分离爪,C型分离爪。

尺寸

D

尺寸

D

165/A25

165

315/A211 315A/A211

315

200/A25 200C/A25200A/A25

200

400/A28

400

250/A26250C/A26200A/A26

250

400/A211

400

250/A26 250C/A26 50A/A26

250

500/A211 500/A211

500

315/A28 315A/A28

315

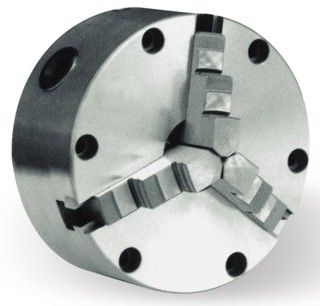

K11系列短锥三爪自定心卡盘

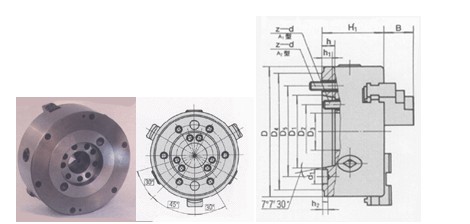

K11系列短锥三爪自定心卡盘采用短圆锥孔定位,定位精度高,拆装快捷、方便、可靠。按其与机床主轴端部联接型分为A型(穿通螺钉联接)、C型(拔盘、螺栓锁紧联接)、D型(拉杆、凸轮锁紧联接)三种型式。

盘型号

D

D1

D2

D3

G

H

J

L

M

S

A

Bmin-Cmax

Emin-Fmax

最大夹紧力(kN)

极限转速(r.p.m)

K11165/A2 5G

165

104.8

82.563

45

16.3

13

7.5

82

6-M10

10

3-55

50-160

55-145

24

3000

K11165/A2 5GL

165

104.8

82.563

45

16.3

13

7.5

130

6-M10

10

3-55

50-160

55-145

24

3000

K11205/A2 6

205

133.4

106.375

60

19.5

16

8

100

6-M12

12

4-85

65-200

65-200

31

2500

K11250/A2 6

250

133.4

106.375

80

19.5

14

8

105

6-M12

12

6-110

80-250

90-250

37

2200

K11250C/A2 6

250

133.4

106.375

80

19.5

14

8

105

6-M12

12

6-110

80-250

90-250

37

2200

K11254/A2 6

254

171.4

139.719

85

24.2

16

10

105

6-M16

12

10-110

80-250

90-250

37

2200

K11254C/A2 8

254

171.4

139.719

85

24.2

16

10

105

6-M16

12

10-110

80-250

90-250

37

2200

K11315C/A2 8

315

171.4

139.719

103

24.2

16

8

120

6-M16

14

10-140

95-315

100-315

46

1500

K11315C/A2 11

315

235

196.869

105

29.4

16

10

120

6-M20

14

10-140

95-315

100-315

46

1500

K11400C/A2 8

400

171.4

139.719

130

24.2

16

8

129

6-M16

17

15-210

120-400

120-400

55

1000

K11400C/A2 11

400

235

196.869

130

29.4

16

10

130

6-M20

17

15-210

120-400

120-400

55

1000

K11500C/A2 11

500

235

196.869

190

29.4

16

10

145

6-M20

17

25-280

150-500

150-500

65

800
